Бесплотинный гидроагрегат |
                    предназначен для работы на быстрых речках, ручьях достаточной глубины.
          Обычно понятие о ГЭС у нас ассоциируется с плотинами, гидроагрегатами и т. п.. Но есть разновидность малых ГЭС. Точнее это гидроагрегаты. У них отсутствует основной признак – плотина.
          Такой гидроагрегат может работать как гидроэлектростанция, так и гидронасос. Если на гидроагрегате будет стоять генератор электрического тока, то это будет гидроэлектростанция. А если его оснастить насосом, то - будет гидронасос.
        Есть много разновидностей таких гидроагрегатов. Но я решил поработать над таким видом (см. стр.17, рис.4.1Г) гидроагрегата, именуемого водяным колесом. И вот что получилось (см. изображение в заголовке статьи).

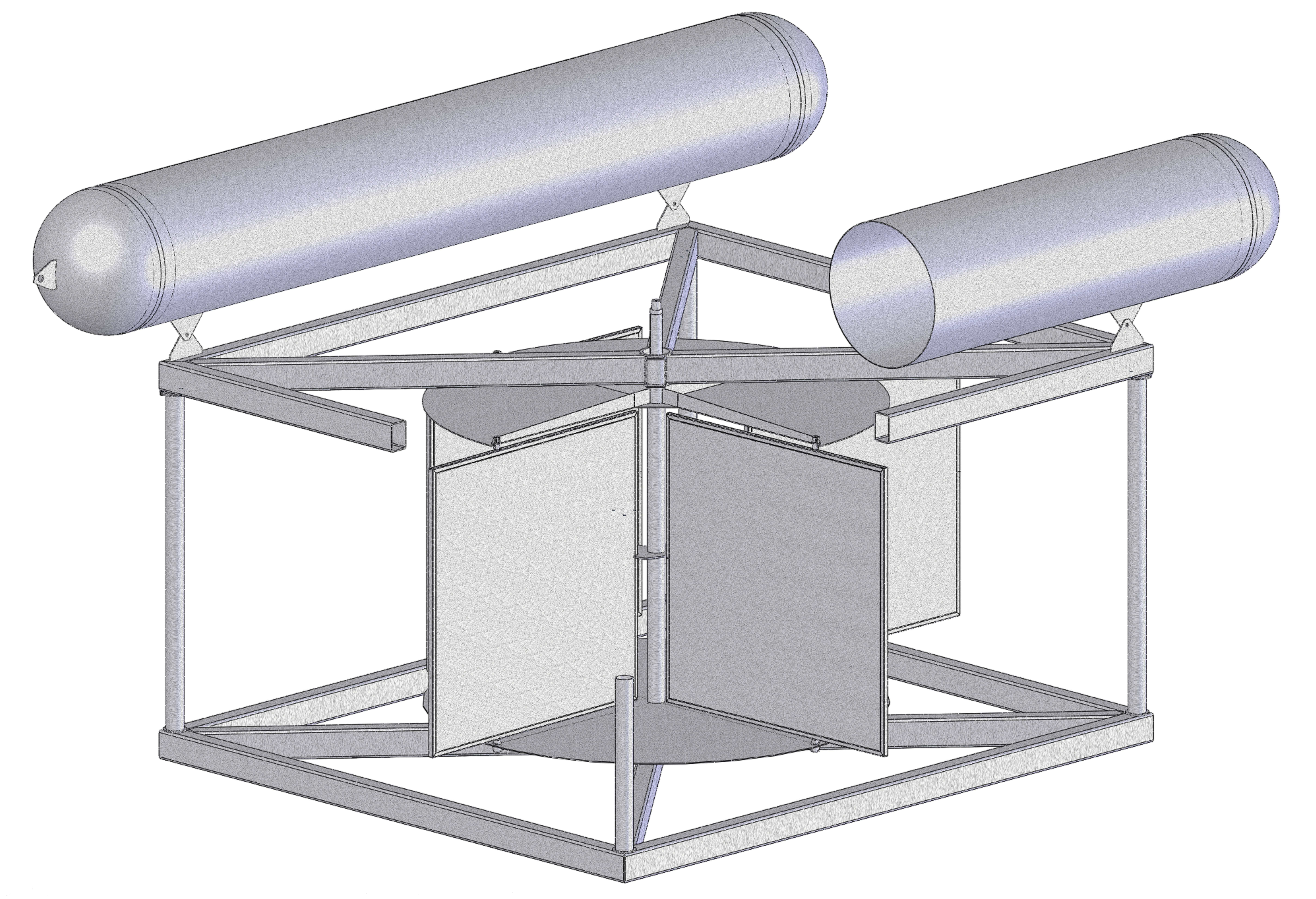

          БГА представляет собой разъемное основание, закрепленное на поплавках. На основании установлен ротор с 4, 5 или 6 лопастями. Лопасти своими цапфами установлены в верхнем и нижнем дисках ротора.
          Диски установлены на валу ротора. Между дисками установлен упор.
          На оси может быть установлен гидрогенератор или гидронасос.
Работа БГА (четырехлопастного).
|
          Гидроагрегат погружают в воду поплавками вверх и крепят тросами к якорям или расположенным на противоположных берегах сваям.
|
          Лопасти автоматически под воздействием потока устанавливаются, так как показано на рис.
          Ближняя (лопасть первого квадранта) и правая лопасти опираются на упор, а левая устанавливается вдоль потока воды. Дальняя (третьего квадранта) под воздействием потока воды теряет контакт с упором и, как флюгер, поворачиваются вдоль потока воды.
          Три лопасти (первого квадранта, правая и третьего квадранта (до момента выхода из контакта с упором)) создают крутящий момент, приводя ротор во вращение. А с него можно снимать мощность для генератора или насоса.
|
|
